اینورتر الکترونیکی
پیش نیاز تعمیر برد الکترونیکی اینورتر نیازمند شناخت کامل از دانش الکترونیک انواع مبدل های ولتاژ خانگی، صنعتی و داشتن تجربه تعمیراتی ویژه در هر کدام از حوزه های خانگی و صنعتی است.
مدار اینورتر یا مبدل ولتاژ، تقریبا در همه برد های الکترونیکی جدید یافت . اینورتر ها ولتاژ ورودی به برد را بسته به نیاز بخش های مختلف برد و با استفاده از معماری های استاندارد در نظریه مدار های سوییچینگ به ولتاژهای گوناگون تبدیل می کند. از اینرو، تعمیر برد الکترونیکی اینورتر نیاز به دانش الکترونیک مدارهای سوییچینگ دارد.
کارکرد اینورتر الکترونیکی
مهمترین کاردکرد مدار اینورتر در برد های الکترونیکی تبدیل برق متناوب ورودی برد به ولتاژهای مستقیم جهت استفاده در تراشه میکروکنترلر ، مدار های راه انداز و دیگر بخش های مصرف کننده روی برد الکترونیکی است. در برد های مانتیتور و تلویزیون این بخش ها به راحتی قابل تمیز هستند و معمولا به صورت برد مستقل در کنار برد اصلی درون محصول نصب می شوند.
در برد های الکترونیکی اینورتر صنعتی به دلیل سر و کار داشتن با جریان ها و ولتاژهای بالا دستگاه اینورتر به صورت یک محصول عرضه می شوند. مانند اینورتر های جوشکار یا اینورتر های مبدل برق مستقیم باتری به برق متناوب شهری تک فاز یا سه فاز از طراحی اینورتر صنعتی استفاده می کنند و تعمیر برد الکترونیکی اینورتر صنعتی نیاز به تجربه کار در ولتاژ ها و جریان های بالا دارد.
بلوک دیاگرام اینورتر الکترونیکی
شکل یک بلوک دیاگرام یک اینورتر مبدل ولتاژ مستقیم باتری به ولتاژ متناوب را نشان می دهد. زمانی که برق شهر قطع می شود مدار رله، باتری را به بلوک مدار سوییچینگ و مدار اینورتر متصل می کند . در این بخش به کمک مدار سوییچینگ و یک ترانسوفرمر فرکانس بالا ولتاژ ۱۲ ولت باتری به ولتاژ ۳۱۰ ولت مستقیم تبدیل می شود. سپس در مدار اینورتر ، ولتاژ ۳۱۰ ولت دی سی به کمک یک کنترل کننده پهنای باند ، یک فرکانس مرجع ۵۰ هرتز و مدار قدرت H-Brigde به یک جریان الکتریکی که شامل فرکانس پایه ۵۰ هرتز و هارمونیک های بسامد بالا است تبدیل و به خروجی تزریق می شود . در خروجی فیلتر های LC (سلف – خازن) هارمونیک های بسامد بالا را حذف و یک ولتاژ خروجی تقریبا خالص با بسامد ۵۰ هرتز که مناسب مصرف کننده باشد را تامین می کند. زمانی هم که برق شهر وصل می شود مدار رله به صورت خودکار برق شهر را به مصرف کننده وصل می کند . برای تعمیر برد الکترونیکی اینورتر کارشناس باید تسلط بر دانش الکترونیک قدرت و ساختار الکترونیکی اینورتر داشته باشد.
مرکز تخصصی تعمیر برد اینورتر الکترونیکی
تعمیر هر کدام از انواع برد ها و مدار های الکترونیکی اینورتر خانگی و صنعتی نیاز به تخصص و تجربه ویژه در هر کدام از زمینه ها را دارد. در پرداد سیستم مرکز تخصصی تعمیر برد الکترونیکی اینورتر خدمات مشروح زیر به مشتریان خانگی و صنعتی ارایه می شوند :
- تعمیر برد الکترونیکی اینورتر DC-DC ، AC-DC، تعمیر برد اینورتر صنعتی و انواع مبدل های برق اضطراری تجاری، صنعتی و اینورهای موتور های الکتریکی.
- تعمیر برد شارژر باتری های صنعتی و ماشین آلات سنگین راهسازی
- تعمیر برد استابیلایزر و یو پی اس ها برق اضطراری پزشک و صنعتی
- تعمیر برد اینورتر صنعتی و مبدل سوییچینگ سردخانه و یخچال های صنعتی
- تعمیر برد الکترونیکی اینورتر محصولات خانگی ، اداری مانند ماشین لباسشویی ، یخچال فریزر و ماشین های اداری
گارانتی تعمیر برد
در پرداد سیستم مرکز تخصصی تعمیر برد الکترونیکی، برد اینورتر پس از بررسی ، عیب یابی قطعات معیوب با قطعه های استاندارد و باکیفیت تعویض و پس از تعمیر برد الکترونیکی اینورتر ، برد تعمیر شده با مهلت تست و گارانتی تعمیر تحویل مشتری می شود.
منابع و نمونه تعمیرها
در سایت پرداد سیستم ما منابع علمی فارسی و زبان اصلی را بررسی کرده و در اختیار علاقه مندان دانش الکترونیک قرار داده ایم. همچنین نمونه تعمیر ها در سایت مرجعی آموزشی برای سرویسکاران و کارشناسان تعمیرات برد الکترونیکی می باشند.

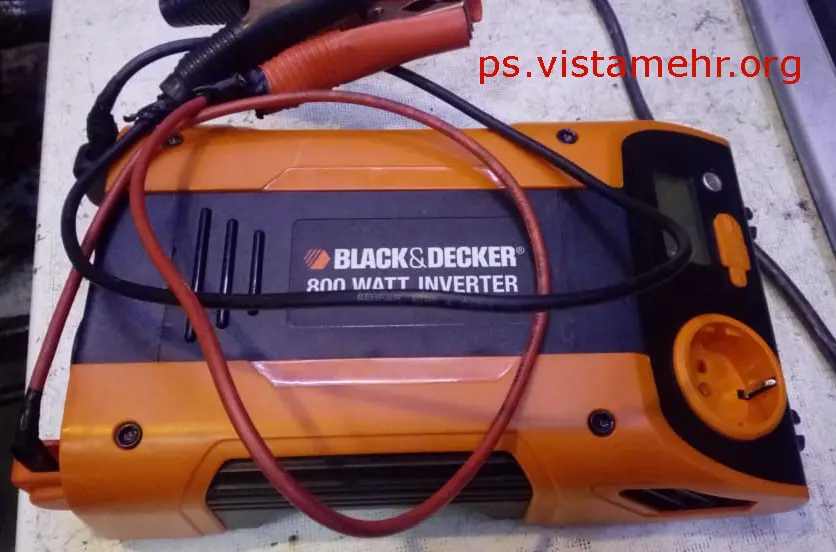

تعمیر برد اینورتر بلک اند دکر ۸۰۰ وات
