تعمیر برد لپ تاپ لنوو Z-50-70

تعمیر برد لپ تاپ لنوو z-50-70

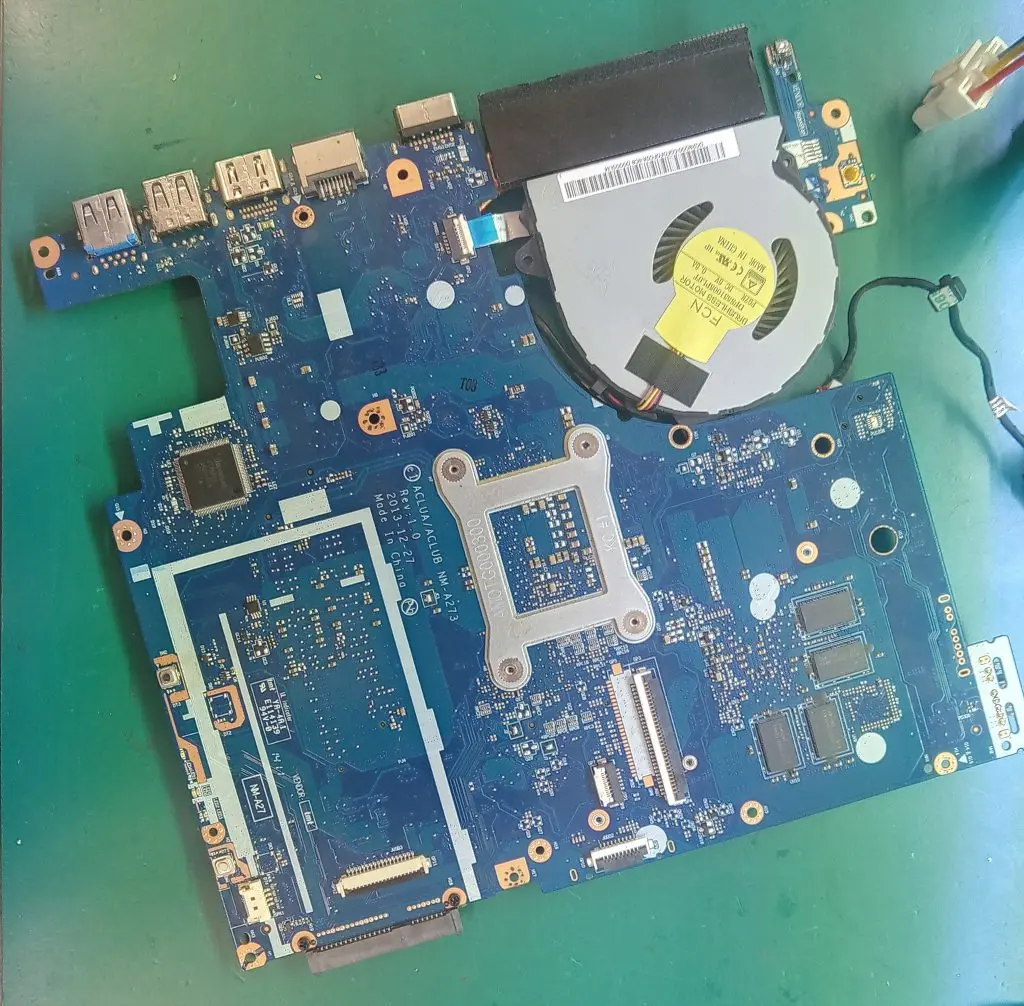

شکل ۱ : مادربرد لپ تاپ لنوو Z-50-70

لپ تاپ های لنوو جز برند های اقتصادی و خوش قیمت بازار ایران است. نگهداری درست و اصولی از لپ تاپ بر طول عمر و کارکرد آن تاثیر بسیار مثبتی خواهد داشت . خرابی های لپ تاپ لنوو و همچنین دیگر برند ها به دو دسته عادی و پیچیده تقسیم می شوند. تعمیر برد لپ تاپ لنوو در دسته خرابی های پیچیده قرار دارد. در ادامه به بررسی انواع خرابی های لپ تاپ لنوو می پردازیم و راه های استفاده درست از لپ تاپ و نگهداری آنها را با شما مشتریان و همکاران گرامی پرداد سیستم مرکز تخصصی تعمیر لپ تاپ در میان می گذاریم.

انواع خرابی در لپ تاپ ها

خرابی های سخت افزاری در لپ تاپ ها به دو دسته عادی و پیچیده تقسیم می شوند . تعویض کیبرد، تاچ پد، صفحه نمایش ، سوکت ها ، جک شارژر در زمره خرابی های عادی هستند و البته باید تکنسین با تجربه با تشخیص عیب ، انتخاب قطعه مناسب نسبت به رفع عیب و تعویض قطعه معیوب اقدام کند تا صدمه دیگری بر لپ تاپ وارد نشود. ایراد های مرتبط با خرابی مادربرد لپ تاپ جز خرابی های پیچیده می باشد و عیب یابی و تعمیر برد لپ تاپ لنوو حتما باید زیر نظر کارشناس با تجربه و مسلط به دانش الکترونیک برد انجام شود . بیشتر خرابی های برد لپ تاپ لنوو به جز خرابی سی پی یو ارزش تعمیر داشته و قابل تعمیر هستند.

نگهداری و استفاده درست از لپ تاپ لنوو

نگهداری و استفاده درست از لپ تاپ در شرایط محیطی مناسب با کنترل رطوبت ، گرد و غبار ، استفاده از شارژر اصلی یا با کیفیت، استفاده از لوازم جانبی و اکسسوری های استاندارد که به درگاه های یو اس بی لپ تاپ متصل می شوند تاثیر مثبتی بر بهبود عملکرد و طول عمر لپ تاپ لنوو دارند. ریختن مایعات بر روی کیبرد لپ تاپ از جمله حوادث نا خواسته ای هستند که می توانند صدمه جدی بر لپ تاپ وارد کند. خواندن مقاله ریختن مایعات بر روی کیبرد لپ تاپ را به همراهان گرامی توصیه می کنم . رعایت توصیه های ذکر شده در آن می تواند صدمه وارد شده به لپ تاپ شما را کاهش داده یا به صفر برساند .

عیب یابی و تعمیر لپ تاپ لنوو Z-50-70

لپ تاپ لنوو Z-50-70 که در شکل یکم تصویر آن را مشاهده می کنید با ایراد ندادن تصویر به پرداد سیستم مرکز تخصصی تعمیر لپ تاپ لنوو ارجاع شده بود. لپ تاپ با فشردن کلید روشن می شد فن خنک کننده به کار می افتاد ولی صفحه نمایشگر تصویر نمی داد . اینگونه خرابی ها دلایل متعددی دارند از جمله اتصالی در برد لپ تاپ و کشیده شدن جریان اضافه ، خرابی کد راه انداز قطعه آی سی بایوس ، سوختن چیپ های اصلی و خرابی چیپ I/O برد لپ تاپ .

کشیده شدن جریان اضافی در مادر برد لپ تاپ را می توان با اتصال برد به یک منبع تغذیه دارای نمایشگر آشکار کرد. پس از قطعی شدن کشیده شدن جریان اضافه کارشناس با تجربه با استفاده از شماتیک مدار الکترونیکی ، تحلیل برقراری جریان ( power sequence ) در بخش های مختلف برد قطعه معیوب را شناسایی و تعویض می کند.

آی سی بایوس وظیفه مدیریت و راه اندازی لپ تاپ پیش از سیستم عامل را بر عهده دارد . ازاینرو هر گونه خرابی کد های این آی سی مانع اندازی صحیح لپ تاپ می شود. کارشناس تعمیر لپ تاپ لنوو آی سی را از روی لپ تاپ جدا کرده و کد اصلی و بروز شده بایوس را به کمک پروگرامر مخصوص درون آی سی بارگذاری کرده و آن را دوباره روی برد نصب می کند.

تعویض چیپ I/O

چیپ I/O قلب مرکزی مدیریت بخش های مختلف لپ تاپ است. زمانی که حتی کلید پاور لپ تاپ زده نشده است این آی سی تعیین می کند جریان در چه بخش هایی از مادر برد جهت تامین ولتاژ های استند بای برقرار باشد . پس از روشن شدن لپ تاپ نیز فرمان های لازم برای راه اندازی آی سی های تغذیه بخش های مختلف را صادر می کند . خرابی این قطعه می توان عملکرد کل لپ تاپ را مختل کند. در تعمیر لپ تاپ لنوو Z-50-70 آی سی I/O نیاز به پروگرام شدن نیز دارد . از اینرو پیش از نصب آی سی نو باید آن را به کمک پروگرامر با کد اصلی کد نویسی کرده و سپس بر روی برد نصب کرد. آی سی آی او یک تراشه یک سانیمتر مربعی با ۱۲۸ پایه است . ازاینرو ، برداشت، نصب دوباره و کد نویسی آن را حتما باید شخص با تجربه زیر نظر کارشناس تعمیر لپ تاپ لنوو انجام دهد.

عیب یابی و تعمیر لپ تاپ در کنار تجربه نیاز به دانش الکترونیک و آشنایی با شماتیک و توالی جریان ها (power seuence) در لپ تاپ ها دارد. علاقه مندان به آموزش و فراگیری تعمیر لپ تاپ این پیوند را مشاهده کنند .

در پرداد سیستم مرکز تخصصی تعمیر برد لپ تاپ لنوو ، پس از پذیرش همه مراحل عیب یابی و تعمیر توسط تکنسین با تجربه و آموزش دیده زیر نظر کارشناس مجرب الکترونیک انجام می پذیرد. پس از تعمیر نیز درایور های اصلی از سایت لنوو دانلود شده ، نصب و لپ تاپ زیر تست قرار می گیرد . پس از اطمینان از تعمیر انجام شده و کارکرد مطلوب آن ، لپ تاپ تحویل مشتری می شود.

تعمیر لپ تاپ اچ پی G5 250

 تعمیر لپ تاپ اچ پی G5 250

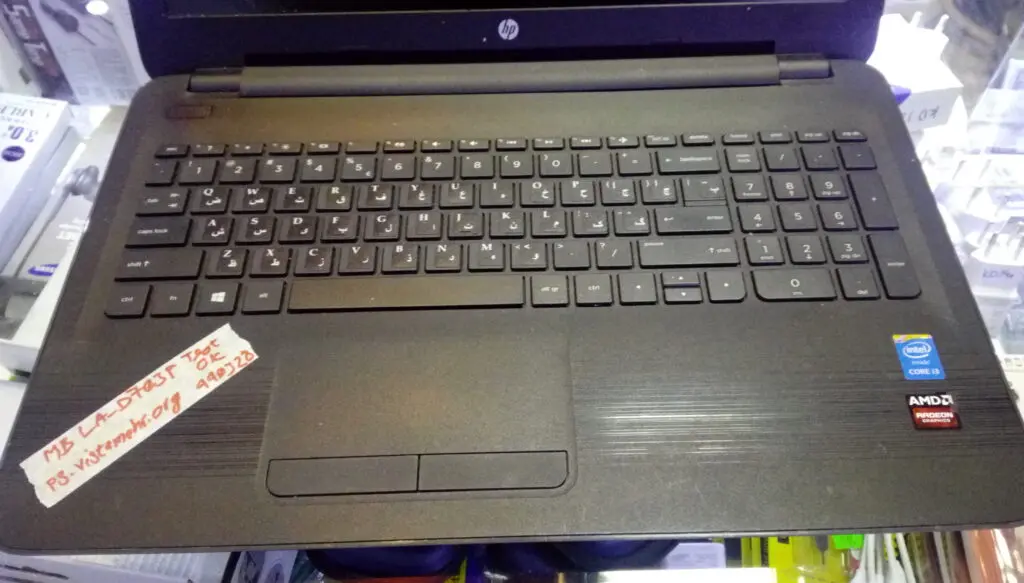

hp G5 250

لپ تاپ اچ پی hp G5 250 را که در تصویر می بینید طبق اظهار مشتری به صورت ناگهانی خاموش و دیگر روشن نشده است . در ادامه عیب یابی و تعمیر لپ تاپ اچ پی G5 250 را بررسی خواهیم کرد. لپ تا اچ پی G5 250 در تعمیرگاه باز و پس از بازبینی های اولیه آشکار شد که در بخش هایی دچار آبخوردگی شده است. با این حال روی مادربرد نوت بوک هیچ نشانه ای از آبخوردگی نبود.

آبخوردگی لپ تاپ یکی از دلایل شایع خرابی لپ تاپ ها می باشد . در تعمیر لپ تاپ های آبخورده ابتدا باید محل آبخوردگی به خوبی با محلول مخصوص شستشو و از هرگونه رسوب و زنگ زدگی زدوده شود.سپس عیب یابی و قطعه های معیوب شناسایی و تعویض شوند.در تست ولتاژ مادربرد لپ تاپ اچ پی ، BLD50 LA-D703P، مشخص شد ولتاژ ۱۹ ولت در ورودی و در پایه درین ماسفت اول مدار شارژر حاضر است .

ماسفت یک کلید الکترونیکی است که با فرمان آی سی شارژر وصل شده و ولتاز ورودی را از پایه سورس خود به برد متصل می کند. ولی در پایه سورس آن مقدار ولتاژ حدود یک ولت بود و نشان می داد که یا آی سی شارژر خراب است یا ترانزیستور درایور ی که با فرمان آی سی آن را روشن و خاموش می کند سوخته است .

پس از ولت چک آی سی شارژ مشخص شد که تغذیه آن و همجنین ولتاژ راه انداز مقادیر طبیعی دارند. سپس اهم چک ترانزیستور درایور نشان داد که این ترانزیستور که با فرمان آی سی شارژر ، ترانزیستور ماسفت اصلی را کنترل می کند خراب شده است .پس از تعویض این ترانزیستور با قطعه اصلی ، لپ تاپ اچ پی تعمیر شده روشن و پس از انجام تست های مختلف و شارژ باتری آماده تحویل به مشتری شد.

پرداد سیستم مرکز تخصصی تعمیر برد های الکترونیکی و تعمیر لپ تاپ ، عیب یابی برد های لپ تاپ به کمک نقشه های شماتیک ارایه شده از سوی سازنده انچام و قطعه های معیوب با قطعات اصلی و با کیفیت تعویض می شود. سپس دستگاه تعمیر شده پس از انجام تست های گوناگون فنی آماده تحویل به مشتریان می شود.

آشنایی با ساختار لپ تاپ و چگونگی کار آنها

تعمیر لپ تاپ دل وسترو ۱۵۲۰ – تعویض چیپ I/O

تعمیر لپ تاپ دل وسترو

چیپ I/O یک تراشه است که مدیریت و کنترل دستگاه ها و قطعات با پهنای باند پایین را در لپ تاپ را بر عهده دارد. کیبرد، موس ، آی سی بایوس، درگاه های ساتا، سریال از جمله این لوزام و قطعات هستند. ازاینرو، هرگونه اتصال و استفاده غیر استاندارد از آنها می تواند به این تراشه صدمه بزند. در ادامه به عیب یابی و تعمیر لپ تاپ دل وسترو ۱۵۲۰ و تعویض چیپ I/O آن می پردازیم.

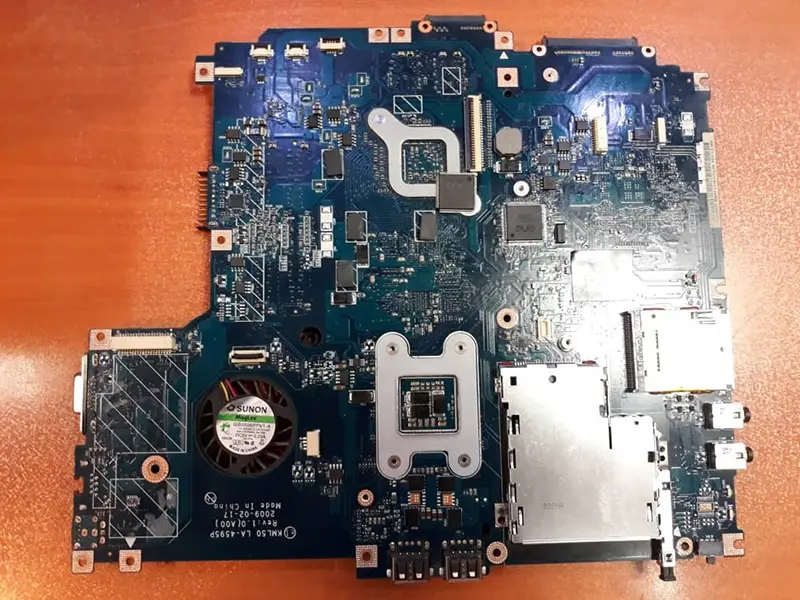

لپ تاپ دل وسترو Dell Vostro 1520 که در تصویر برد آن را ملاحظه می کنید را همکار قدیمی پرداد سیستم آقای شاهمرادی از شهرستان تکاب ارسال کرده بودند. در این لپ تاپ با اتصال شارژر چیپ آی او شروع به داغ شدن می کرد که نشان می داد تراشه صدمه دیده و جریان اضافه می کشد. تعویض چیپ I/O در لپ تاپ ها به دلیل فاصله بسیار اندک پایه که حدود نیم میلیمتر است به مهارت و دقت بسیار بالایی نیازمند است .

در پرداد سیستم مرکز تخصصی تعمیر لپ تاپ و تعمیر ماشین های اداری کارشناس تعمیرات پس از عیب یابی و تعمیر لپ تاپ دل وسترو ۱۵۲۰ و اطمینان از صحت دیگر ولتاژ های برد چیپ را تعویض کرد. سرانجام، لپ تاپ پس از تعمیر و انجام تست های نهایی آماده تحویل به مشتری شد.

لپ تاپ چگونه کار می کند ؟

تعمیر لپ تاپ سونی svf152a-29w

تعمیر لپ تاپ سونی مدل svf152a-29w

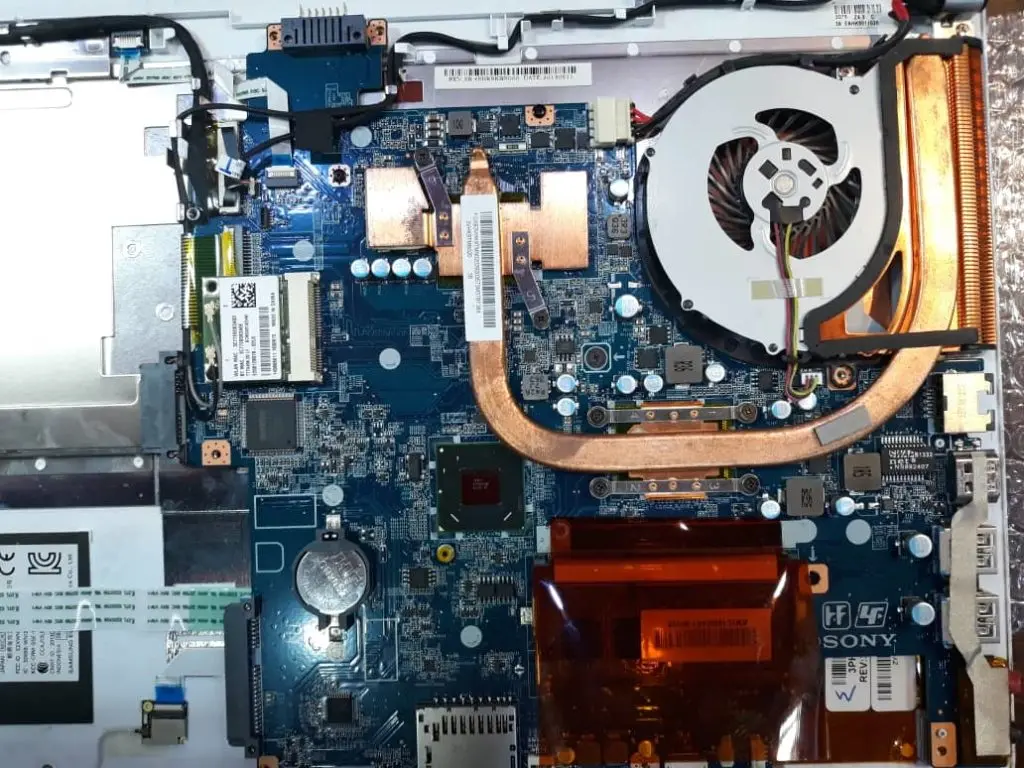

برد لپ تاپ سونی مدل svf152a-29w

لپ تاپ سونی مدل svf152a-29w با مادربرد مدل DA0HK9MB6D0_Rev-D جهت تعمیر به مرکز تخصصی تعمیر برد های الکترونیکی و تعمیر لپ تاپ پرداد سیستم آورده شده بود . به گفته مشتری لپ تاپ گاهی هارد را نمی شناخت و زمانی که برای تعمیر آورده شده دیگر هارد را نمی شناخت و سیستم پس از روشن شدن بوت و راه اندازی نمی شد.

در این مطلب مراحل عیب یابی و تعمیر لپ تاپ سونی svf152a-29w را بررسی خواهیم کرد. ابتدا ما هارد را با کدی به درگاه دی وی دی مادربرد متصل کردیم که هارد را لپ تاپ به راحتی شناسایی کرد. اما وقتی هارد به درگاه هارد مادربرد لپ تاپ متصل بود پس از روشن کردن لپ تاپ هارد خاموش بود و هیچ واکنشی نشان نمی داد . از آنجاییکه در ولت سنجی های روی چیپ همه ولتاژ ها نرمال بود گمان ما به ایراد نرم افزاری چیپ I/O رفت.

در لپ تاپ ها چیپ I/O سخت افزار هایی را که برای راه اندازی اولیه لپ تاپ ضروری هستند را شناسایی و راه اندازی می کند . تراشه I/O هارد متصل به درگاه مادربرد را شناسایی و سپس با ارسال سیگنال به مدار های راه انداز آن را روشن می کند . خرابی چیپ I/O ممکن است سخت افزاری باشد مثلا چیپ در اثر کشیده شدن جریان اضافه یا شوک الکتریکی سوخته باشد. یکی دیگر از دلایل خرابی چیپ آی او خرابی نرم افزار راه انداز چیپ باشد.

چیپ آی او با پروگرامر ویژه و کدهای نرم افزاری منطبق بر مشخصه های فنی آن پروگرام و لپ تاپ دوباره به خوبی راه اندازی شد. پروگرام چیپ I/O اگر عیب یابی و عملیات پروگرام به درستی انجام شود مادربرد به خوبی احیا و سال ها کار خواهد کرد.

در پرداد سیستم مرکز تخصصی تعمیر برد های الکترونیکی ، ماشین های اداری و تعمیر لپ تاپ ، پس از عیب یابی و تعمیر درستی دستگاه تست و با گارانتی تعمیر تحویل مشتری می شود.

لپ تاپ چگونه کار می کند

تعمیر شارژر لپ تاپ 135W اچ پی

تعمیر شارژر لپ تاپ 135W اچ پی

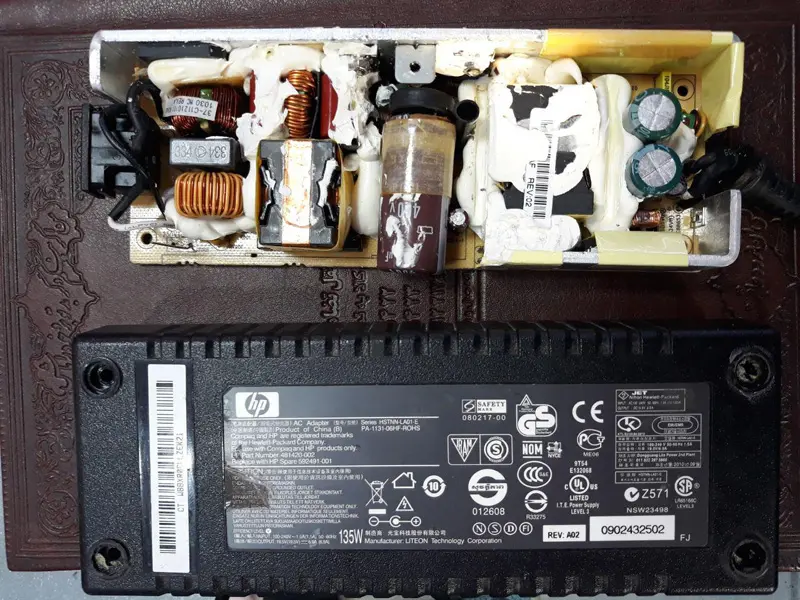

شارژر لپ تاپ 135W اچ پی

Part Number : 481420-002
Output : 19.5 V @ 6.9A / 135W

تعمیر شارژر لپ تاپ 135W اچ پی از کارهایی است که کمتر تعمیرکاری حاضر به انجام آن است . باز کردن این شارژر ها که بیشتر آنها قاب پرسی دارند بسیار وقت گیر است . از آنجاییکه شارژر لپ تاپ یک منبع تغذیه سوییچینگ است که با بسامد های بالا کار می کند لایه های فلزی وجود دارند که شارژر را از نظر الکتریکی و میدان الکترومغناطیسی ایزوله می کنند. در شارژر های اصلی این اجزا با چسب های ویژه ای به برد چسبیده شده اند . از اینرو جدا کردن برد نیاز به حوصله و دقت فنی دارد .

شارژر لپ تاپ اچ پی مدل ۰۰۲-۴۸۱۴۲۰ با ولتاژ خروجی ۱۹.۵ ولت و جریان ۶.۹ آمپر از سری آداپتور هایی است که خرابی آن دارندگان لپ تاپ را حسابی به دردسر می اندازد زیرا شارژر های موجود در بازار هیچ کدام اصلی نبوده و توان راه اندازی لپ تاپ را ندارند. ازاینرو، تعمیرکاران باید نهایت دقت را به کار گیرند تا آسیبی به برد الکترونیک و قطعات آن وارد نشود.نوسان برق و همچنین جریان بالایی که هنگام اتصال شارژر به برق در کسری از ثانیه وارد برد می شود از علت های رایج بیشتر خرابی های شارژر هستند.

در پرداد سیستم مرکز تخصصی تعمیر برد الکترونیکی و تعمیر لپ تاپ هنگام تعمیر شارژر لپ تاپ 135W اچ پی به دلیل طراحی اصلی و قطعات مرغوب استفاده شده خوشبختانه آسیب جدی ای به قطعات اصلی وارد نشده بود و اجزای آسیب دیده برد شارژر لپ تاپ اچ پی با قطعات اصلی و با کیفیت تعویض و شارژر تعمیر شده پس از تست فنی آماده تحویل به مشتری شد.

منبع تغذیه سوییچینگ چگونه کار می کند ؟

ریختن مایعات بر روی کیبرد لپ تاپ

ریختن مایعات بر روی کیبرد لپ تاپ
ریختن مایعات بر روی لپ تاپ اتفاقی که ممکن است برای هر کسی پیش بیاید !

ریختن مایعات بر روی کیبرد لپ تاپ در برخی موارد منجر به خرابی کامل برد لپ تاپ می شود . لپ تاپ یک برد الکترونیکی پیچیده دارد که در بخش های گوناگون آن ولتاژ های الکتریکی متفاوتی برقرار است . در لپ تاپ ها حتی در زمان خاموش بودن شان نیز ولتاژ استند بای در برخی قسمت ها وجود دارد.

از اینرو، پس از ریختن مایعات خارج کردن فوری مایعات از بخش آسیب دیده و قطع جریان الکتریسیته در لپ تاپ دو اولویت هم ارز و بسیار حیاتی برای نجات لپ تاپ هستند .

ا رویداد ناخوشایند ریختن مایعات بر روی کیبرد لپ تاپ ممکن است برای هر کسی رخ دهد.ازاینرو برای اجتناب از پیامد های مخرب آن ، پرداد سیستم گام های حیاتی زیر را برای نجات لپ تاپ تان توصیه می کند:

۱) بی درنگ سوکت شارژر را از لپ تاپ جدا کرده و با فشردن دکمه پاور لپ  به مدت چند ثانیه آن را خاموش کنید. سعی کنید گام دوم را همزمان با این گام انجام دهید.

۲) لپ تاپ را برعکس کرده و رو به پایین برگردانید تا مایعات از آن خارج شده و به بخش های درونی لپ تاپ نرسد . در همین حالی که لپ تاپ را برگردانده اید باتری آن را خارج کنید. برای اجتناب از ریختن مایعات خارج شده  بر روی نمایشگر قبل از این کار صفحه نمایشگر  لپ تاپ را تا حد امکان باز کنید.

۳) لپ تاپ را به همین صورت با صفحه باز شده بر روی یک پارچه جاذب مثل حوله به مدت حداقل ۵ دقیقه بگذارید تا مایعات ریخته شده کاملا خارج شوند. سپس آن را برگردانده و با پارچه ای نرم و تمیز رطوبت باقی مانده در قسمت های مختلف را خشک کنید.

۴) گام های ۱ تا ۲ بسیار حیاتی هستند و بهتر است زیر ۲۰ ثانیه انجام شوند . بهتر است – این گام ها را برای آمادگی در صورت وقوع این رخداد تمرین کنید.

۵) پرداد سیستم اکیدا توصیه می کند در اتفاق ریختن مایعات بر روی کیبرد لپ تاپ پس از خشک کردن لپ تاپ آن را برای تست به آداپتور متصل نکرده و یا باتری آن را مجدد جا نزنید. به یک تعمیرکار مجرب مراجعه کرده و بخواهید بدون روشن کردن لپ تاپ آن را باز کرده و اجزای داخلی را با شوینده مخصوص کاملا شستشو بدهد.

پرداد سیستم مرکز تخصصی تعمیر برد الکترونیکی و تعمیر لپ تاپ با بهره گیری از کارشناسان با تجربه و دارای دانش الکترونیک به شما کمک می کنند در اینگونه حوادث با کمترین خسارت و هزینه لپ تاپ را تعمیر کنید.
